MIL-W-22759
MIL-W-22759/18 MIL线缆
TAGS:
应用与描述:
单芯美军标MIL-W-22759/18绝缘为挤出乙烯-四氟乙烯共聚物(ETFE)的线缆用于军事及航空航天等领域,它具有重量轻,卓越的机械韧性等特点,挤出乙烯-四氟乙烯共聚物(ETFE)绝缘也有良好的抗辐射及化学品的防腐蚀。

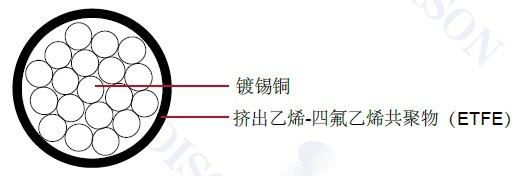

结构:
镀锡铜
挤出乙烯-四氟乙烯共聚物(ETFE)
导体:镀锡铜
绝缘:挤出乙烯-四氟乙烯共聚物(ETFE)
绝缘材料厚度: 6 mil ( 0.15 mm)
特性:
额定温度: 150°C
额定电压: 600 volts
SAE AS22759/18
颜色代码: MIL-STD-681
尺寸和重量:
AWG | 导体绞合 | 导体直径 ( *小) | 导体直径 (*大) | 成缆外径 (*小) | 成缆外径 ( *大) |
重量 LBS/MFT | ||||
---|---|---|---|---|---|---|---|---|---|---|
IN | MM | IN | MM | IN | MM | IN | MM | |||
26 | 19/38 | 0.180 | 4.572 | 0.020 | 0.508 | 0.030 | 0.762 | 0.034 | 0.864 | 1.45 |
24 | 19/36 | 0.023 | 0.584 | 0.024 | 0.610 | 0.034 | 0.864 | 0.038 | 0.965 | 2.02 |
22 | 19/34 | 0.029 | 0.737 | 0.031 | 0.787 | 0.041 | 1.041 | 0.045 | 1.143 | 3.04 |
20 | 19/32 | 0.037 | 0.940 | 0.039 | 0.991 | 0.049 | 1.245 | 0.053 | 1.346 | 4.60 |
18 | 19/30 | 0.046 | 1.168 | 0.049 | 1.245 | 0.059 | 1.499 | 0.063 | 1.600 | 6.86 |
16 | 19/29 | 0.052 | 1.321 | 0.055 | 1.397 | 0.065 | 1.651 | 0.069 | 1.753 | 8.69 |
14 | 19/27 | 0.065 | 1.651 | 0.069 | 1.753 | 0.079 | 2.007 | 0.083 | 2.108 | 13.30 |
12 | 37/28 | 0.087 | 2.210 | 0.089 | 2.261 | 0.101 | 2.565 | 0.105 | 2.667 | 20.50 |
10 | 37/26 | 0.106 | 2.692 | 0.112 | 2.845 | 0.124 | 3.150 | 0.128 | 3.251 | 31.90 |
