MIL-W-22759
MIL-W-22759/17 MIL线缆
TAGS:
应用与描述:
单芯美军标 MIL-W-22759/17 绝缘为挤出乙烯-四氟乙烯共聚物(ETFE)的线缆用于军事及航空航天等领域,它具有重量轻,卓越的机械韧性等特点,挤出乙烯-四氟乙烯共聚物(ETFE)绝缘也有良好的抗辐射及化学品的防腐蚀。

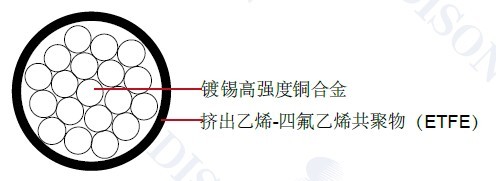

结构:
镀锡高强度铜合金
挤出乙烯-四氟乙烯共聚物(ETFE)
导体:镀锡高强度铜合金
绝缘:挤出乙烯-四氟乙烯共聚物(ETFE)
绝缘材料厚度:10 mil ( 0.25 mm)
特性:
额定温度:150°C
额定电压: 600 volts
SAE AS22759/17
颜色代码:MIL-STD-681
尺寸和重量:
AWG | 导体绞合 | 导体直径 ( *小) | 导体直径 (*大) | 成缆外径 (*小) | 成缆外径 ( *大) |
重量 LBS/MFT | ||||
---|---|---|---|---|---|---|---|---|---|---|
IN | MM | IN | MM | IN | MM | IN | MM | |||
26 | 19/38 | 0.018 | 0.457 | 0.020 | 0.508 | 0.038 | 0.965 | 0.042 | 1.067 | 1.67 |
24 | 19/36 | 0.023 | 0.584 | 0.026 | 0.660 | 0.043 | 1.092 | 0.047 | 1.194 | 2.32 |
22 | 19/34 | 0.029 | 0.737 | 0.033 | 0.838 | 0.050 | 1.270 | 0.054 | 1.372 | 3.40 |
20 | 19/32 | 0.037 | 0.940 | 0.041 | 1.041 | 0.058 | 1.473 | 0.062 | 1.575 | 4.96 |
