MIL-W-22759/5 MIL线缆
TAGS:
应用与描述:
单芯美军标 MIL-W-22759/5 绝缘为矿物填充的挤出聚四氟乙烯(PTFE)的线缆用于军事及航空航 天,舰船、电子等工业领域,线缆用于飞机引擎,有较好的耐磨性及柔软性。

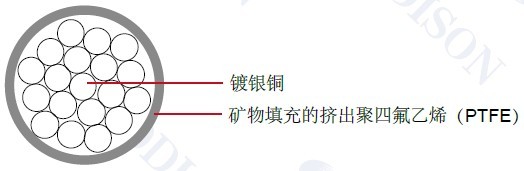

结构:
导体:镀银铜
绝缘:矿物填充的挤出聚四氟乙烯(PTFE)
绝缘材料厚度:25 mil ( 0.6 mm) 到 44 mil ( 1.1mm)
特性:
额定温度:200°C
额定电压:600 volts
SAE AS22759/5
颜色代码:MIL-STD-681
尺寸和重量:
AWG | 导体绞合 | 导体直径 ( *小) | 导体直径 (*大) | 成缆外径 (*小) | 成缆外径 ( *大) |
重量 LBS/ MFT | ||||
---|---|---|---|---|---|---|---|---|---|---|
IN | MM | IN | MM | IN | MM | IN | MM | |||
24 | 19/36 | 0.023 | 0.584 | 0.025 | 0.635 | 6.0 | 1.778 | 0.08 | 2.032 | 6.0 |
22 | 19/34 | 0.029 | 0.737 | 0.031 | 0.772 | 8.0 | 2.032 | 0.09 | 2.286 | 8.0 |
20 | 19/32 | 0.037 | 0.940 | 0.038 | 0.975 | 10.0 | 2.286 | 0.10 | 2.540 | 10.0 |
18 | 19/30 | 0.046 | 1.156 | 0.048 | 1.229 | 12.9 | 2.667 | 0.12 | 2.921 | 12.9 |
16 | 19/29 | 0.052 | 1.308 | 0.054 | 1.382 | 16.6 | 3.048 | 0.13 | 3.302 | 16.6 |
14 | 19/27 | 0.065 | 1.638 | 0.068 | 1.737 | 22.5 | 3.454 | 0.15 | 3.810 | 22.5 |
12 | 19/25 | 0.084 | 2.121 | 0.087 | 2.220 | 30.9 | 3.886 | 0.17 | 4.242 | 30.9 |
10 | 37/26 | 0.106 | 2.692 | 0.110 | 2.794 | 42.5 | 4.369 | 0.183 | 4.648 | 42.5 |
8 | 133/29 | 0.158 | 4.013 | 0.166 | 4.216 | 77.0 | 6.121 | 0.255 | 6.477 | 77.0 |
6 | 133/27 | 0.198 | 5.029 | 0.208 | 5.283 | 126.0 | 7.366 | 0.310 | 7.874 | 126.0 |
4 | 133/25 | 0.250 | 6.350 | 0.263 | 6.680 | 188.0 | 8.636 | 0.370 | 9.398 | 188.0 |
