MIL-DTL-81381/22 MIL线缆
TAGS:
应用与描述:
单芯聚全氟乙丙烯(FEP)/聚酰亚胺/聚全氟乙丙烯(FEP) 胶带绝缘M81381/22电缆应用于航空航天,此类线缆非常适合与排放黑烟及超负荷的稳定性有关的应用程序。

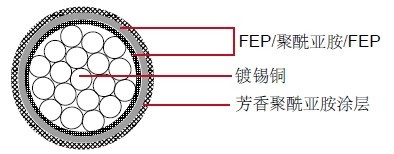

结构:
导体:镀锡铜
绝缘:聚全氟乙丙烯(FEP)/聚酰亚胺/ 聚全氟乙丙烯(FEP)带绝缘
绝缘壁厚度:
0.0065"(小于等于10 AWG), 或聚酰胺编织 (大于等于8 AWG), (0.0084" or 0.0170" )
护套:芳香聚酰亚胺涂层
特性:
额定温度: -55°C 到+ 150°C
额定电压:600 volts
颜色编码:MIL-STD-104 (见12页 )
10 种基本颜色(黑,棕,红,橙,黄,绿,蓝,紫,灰,白)
尺寸和重量:
AWG | 导体绞合 | 导体直径(*大) | 导体直径(*小) | 成缆外径(*大) | 成缆外径(*小) | *大电阻 @20°C OHMS/MFT | 重量 LBS/MFT | ||||
---|---|---|---|---|---|---|---|---|---|---|---|
IN | MM | IN | MM | IN | MM | IN | MM | ||||
24 | 19/36 | 0.026 | 0.660 | 0.023 | 0.580 | 0.044 | 1.118 | 0.040 | 1.016 | 26.2 | 2.1 |
22 | 19/34 | 0.033 | 0.840 | 0.029 | 0.740 | 0.049 | 1.245 | 0.045 | 1.143 | 16.2 | 3.0 |
20 | 19/32 | 0.041 | 1.040 | 0.037 | 0.940 | 0.058 | 1.473 | 0.053 | 1.346 | 9.88 | 4.5 |
18 | 19/30 | 0.051 | 1.300 | 0.046 | 1.170 | 0.068 | 1.727 | 0.063 | 1.600 | 6.23 | 6.7 |
16 | 19/29 | 0.058 | 1.470 | 0.052 | 1.320 | 0.074 | 1.880 | 0.068 | 1.727 | 4.81 | 8.4 |
14 | 19/27 | 0.073 | 1.850 | 0.035 | 1.650 | 0.089 | 2.261 | 0.081 | 2.057 | 3.06 | 13.0 |
12 | 37/28 | 0.090 | 2.290 | 0.084 | 2.130 | 0.107 | 2.718 | 0.100 | 2.540 | 2.02 | 20.0 |
10 | 37/26 | 0.114 | 2.900 | 0.106 | 2.690 | 0.130 | 3.302 | 0.122 | 3.099 | 1.26 | 31.0 |
8 | 133/29 | 0.173 | 4.390 | 0.158 | 4.010 | 0.206 | 5.230 | 0.188 | 4.780 | 0.70 | 61.8 |
6 | 133/27 | 0.217 | 5.510 | 0.198 | 5.030 | 0.251 | 6.380 | 0.228 | 5.790 | 0.45 | 95.1 |
4 | 133/25 | 0.274 | 6.960 | 0.250 | 6.350 | 0.306 | 7.770 | 0.280 | 7.110 | 0.28 | 148.0 |
2 | 665/30 | 0.340 | 8.640 | 0.320 | 8.130 | 0.378 | 9.600 | 0.350 | 8.890 | 0.14 | 235.0 |
